一体化污水处理设备

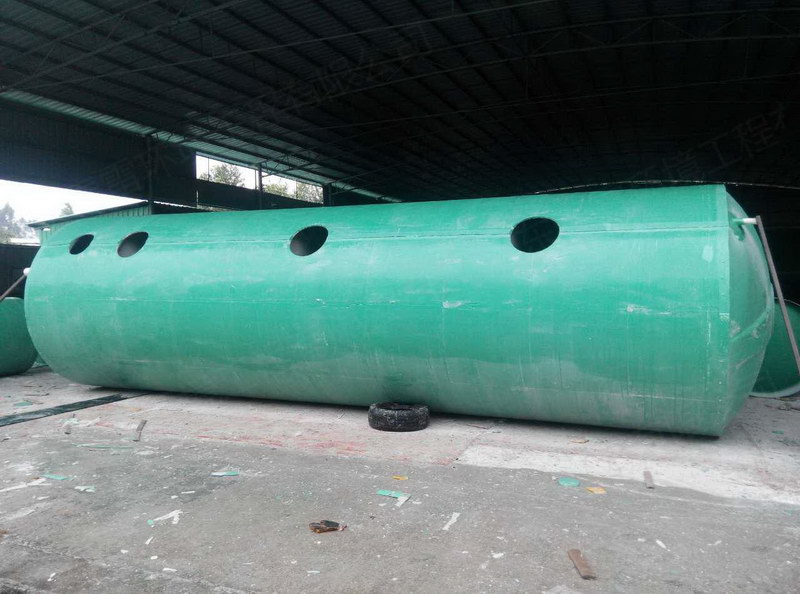

一体化污水处理设备，也叫作一体化污水处理装置。就是把两级接触氧化法集成到设备内部，降低成本，提高整套处理工艺的灵活性，我公司生产的一体化污水处理设备分为两个系列，用两种材质制造：碳钢防腐材质制造的CWA型和玻璃钢材质制造的CWB型，两种材质都可以埋入地下或者放置于地面以上，各有优缺点。

一体化污水处理设备结构图

一体化污水处理设备水质设计参数也按一般生活污水水质设计计算，按进水平均为BOD5200mg/l计，出水BOD5按20mg/l计，共有六部分组成：（1）初沉池（2）接触氧化池（3）二沉池（4）消毒池，消毒装置（5）污泥池（6）风机房、风机组成。（1）初沉池：初沉池为竖流式沉淀池。目前来看，大多数情况下这个工艺环节已经被省略掉了，在前边的调节池已经完成的初沉的环节，这个部分一般是改成了水解酸化池，或者是直接做成了厌氧/缺氧装置，也就是说AO的A段（2）接触氧化池：厌氧池/缺氧池的水自流至接触池进行生化处理，接触池分为三级，总停留时间为4-6小时，这个区域的填料因为是结合曝气，一般来说是使用组合填料，填料比表面积为160m²/m³，接触池气水比在10-20：1左右。为了避免短流，合格的一体化设备这个工艺段分为两级。（3）二沉池：生化后的污水流到二沉池，二沉池为平流或者是竖流沉淀池，HRT一般为1.5小时，导流后水流上升速度一般为1.5mm每分钟。（4）消毒池及消毒池按规范：（TJ14-74）标准为30分钟，若是医院污水，消毒池可增加停留时间至1-1.5小时。消毒采用固体氯片接触溶解的消毒方式，消毒装置能根据出水量的大小不断改变加药量，达到多出水多加药，少出水少加药的目的。需要其它消毒装置可另行配制。（注：如用于工业污水，消毒池与消毒装置可以不要）（5）污泥池：初沉池、二沉池的所有污泥均用空气提至一体化设备的污泥池内进行好氧消化，污泥池的上清液回流至接触氧化池内进行再处理，消化后剩余污泥很少，一般1-2年清理一次，清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运即可。（6）风机房、风机：风机房设在消毒池的上方，风机房进口采用双层隔音，进风口有消声器、风机过滤器，因此运行时基本无噪声，也可以根据客户需要，把这个设备间与一体化设备做成整体，埋入地下的话，要注意照明和通风的问题。

MBBR已经挂膜的填料

一、一体化地埋式生活污水处理设备是以A/O生化工艺为主，集生物降解污水沉降、氧化消毒等工艺于一体的生活污水及类似生活污水的工业废水，设备结构紧凑、占地少，全部设置于地下，运行经济，抗冲击浓度能力强，处理效率高，管理维修方便，经用户使用，设备的各项性能均符合有关要求，该产品已得到国家环境保护总局的认可。这些产品必将为保护人类的生存环境带来福音。

二、设备特点 1、可埋入地表以下，设备上部种植花木、草坪，也可设置在室内。 2、对周围环境无影响、污泥产生量少、噪音小于二类地区的标准。 3、全自动控制，无需专业人员管理。 4、操作简便、维修方便、工艺新、效果好、使用寿命长。 5、设备可按标准布置，也可随地形需要特殊布置。

三、设备的适用范围 1、处理水量：标准型为1.0 ～80.0(m³/h)，大于80.0(m³/h)时需另行设计。 2、原水浓度：BOD5：标准型≤250mg/L，加强型≤400mg/L，超过400 mg/L时需另行设计。 3、设备主要适用于住宅区、宾馆、码头、机场、商场、疗养院、学校、厂矿等行业的生活污水和类似的食品工业、养殖业等浓度相对较低的工业废水。

四、污水处理设备的材质选用常见的材质为碳钢板焊接与玻璃钢圆形罐体两种。

污水处理工艺流程图如下
